AST Stara wersja - Wykład 1: Fundamenty i warstwa fizyczna

Logiczny szkielet systemu komunikacyjnego

Architektura sieci teleinformatycznej to logiczny szkielet definiujący sposób interakcji między komponentami systemu komunikacyjnego. Podczas dzisiejszego spotkania przeanalizujemy, jak standardy i protokoły kształtują współczesne cyfrowe środowiska pracy. Dobrze zaprojektowana architektura musi uwzględniać aspekty skalowalności, aby umożliwić bezproblemowy wzrost liczby użytkowników. Inżynierowie sieciowi polegają na hierarchicznych modelach, które ułatwiają zarządzanie złożonymi strukturami rozproszonymi. W tej sekcji zdefiniujemy podstawowe pojęcia oraz omówimy cele, jakie stawia się przed nowoczesną infrastrukturą IT. Zrozumienie fundamentów jest niezbędne do poprawnej konfiguracji i diagnostyki urządzeń aktywnych na późniejszych etapach kursu. Każdy projekt sieciowy zaczyna się od wyboru odpowiedniego modelu odniesienia dostosowanego do specyfiki biznesowej organizacji. Prawidłowe podejście do architektury minimalizuje koszty utrzymania i zwiększa bezpieczeństwo danych.

Siedem warstw modelu OSI

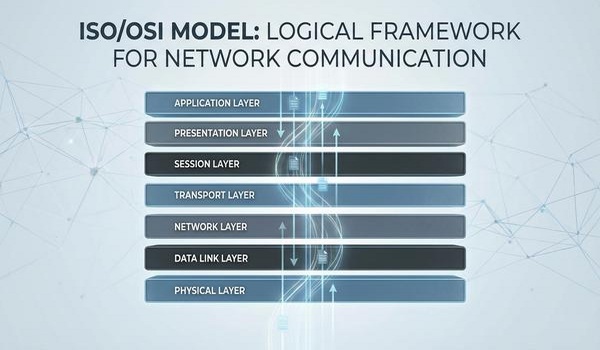

Model Open Systems Interconnection stanowi teoretyczny wzorzec podziału komunikacji sieciowej na siedem niezależnych warstw logicznych. Każda warstwa realizuje specyficzne funkcje i dostarcza usługi dla poziomu znajdującego się bezpośrednio nad nią. Warstwy dolne skupiają się na transmisji fizycznej oraz adresowaniu w obrębie segmentów lokalnych. Warstwy środkowe odpowiadają za routing między sieciami oraz niezawodne dostarczanie danych między procesami. Warstwy górne koncentrują się na prezentacji danych oraz bezpośredniej obsłudze aplikacji użytkownika końcowego. Podział ten ułatwia standaryzację urządzeń produkowanych przez różnych dostawców na całym świecie. Inżynierowie wykorzystują model OSI jako podstawowe narzędzie diagnostyczne podczas lokalizowania usterek w sieci. Zrozumienie przepływu danych między warstwami pozwala na lepszą interpretację komunikatów o błędach generowanych przez systemy.

Cztery warstwy modelu TCP/IP

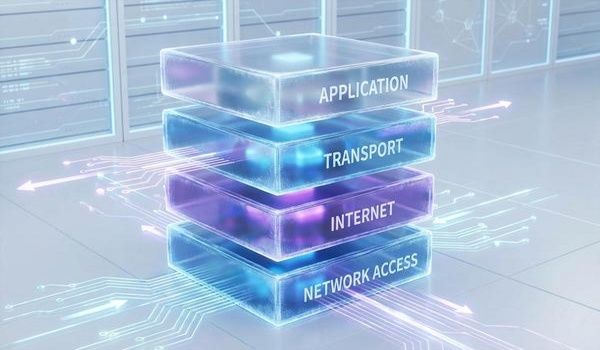

Model TCP/IP jest rzeczywistym standardem wdrożeniowym, na którym opiera się funkcjonowanie globalnej sieci Internet. Składa się on z czterech warstw, które w sposób skondensowany realizują zadania przewidziane w modelu OSI. Warstwa aplikacji łączy funkcje trzech najwyższych warstw modelu referencyjnego, upraszczając proces tworzenia oprogramowania sieciowego. Warstwa transportu zapewnia mechanizmy kontroli przepływu oraz korekcji błędów za pomocą protokołów takich jak TCP. Warstwa Internetu zarządza logicznym adresowaniem i wyborem najlepszej ścieżki przesyłu pakietów w strukturach rozległych. Najniższa warstwa, czyli dostęp do sieci, odpowiada za fizyczne umieszczenie bitów w medium transmisyjnym. Model ten zyskał popularność dzięki swojej elastyczności oraz otwartości na różne technologie fizyczne. Znajomość struktury TCP/IP jest kluczowa dla każdego administratora zajmującego się konfiguracją usług sieciowych.

Pakowanie danych w nagłówki sterujące

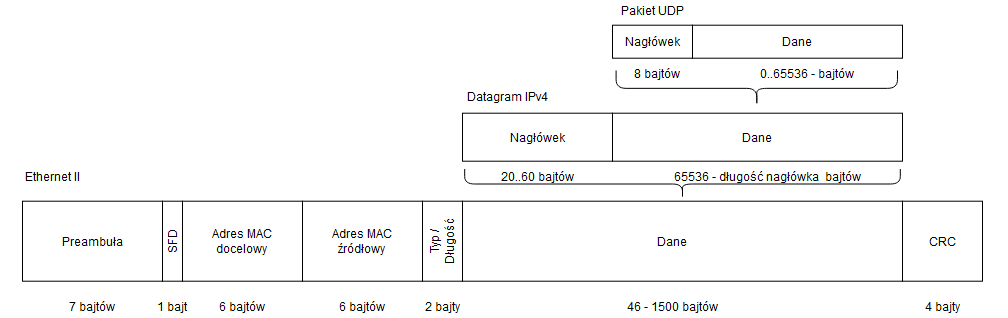

Enkapsulacja (kapsułkowanie) to proces pakowania informacji w kolejne nagłówki sterujące podczas przesyłania danych w dół stosu protokołów. Na każdym poziomie modelu dodawane są specyficzne metadane niezbędne do poprawnego dostarczenia informacji do celu. Warstwa transportowa tworzy segment, dodając numery portów identyfikujące aplikacje źródłowe i docelowe. Warstwa sieciowa otacza segment nagłówkiem IP, tworząc pakiet zawierający adresy logiczne hostów. W warstwie łącza danych pakiet jest umieszczany w ramce, która zawiera adresy fizyczne MAC oraz sumę kontrolną. Ostatecznie ramka zostaje zamieniona na strumień sygnałów elektrycznych lub optycznych w warstwie fizycznej. Po stronie odbiorcy następuje proces odwrotny, czyli dekapsulacja polegająca na usuwaniu kolejnych warstw opakowania. Dzięki temu mechanizmowi każda warstwa może komunikować się ze swoim odpowiednikiem w systemie zdalnym w sposób przejrzysty dla warstw wyższych.

Segmenty, pakiety, ramki i bity

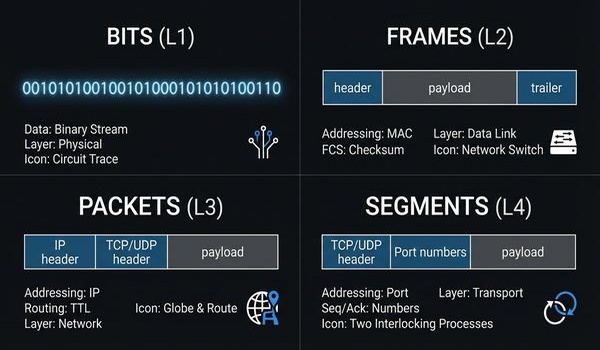

Jednostka Protocol Data Unit to ogólna nazwa dla bloku informacji na konkretnym etapie przetwarzania sieciowego. Prawidłowe posługiwanie się tymi terminami jest niezbędne do precyzyjnej komunikacji w zespole inżynierów IT. W warstwie transportowej operujemy na segmentach, które dbają o logikę połączenia między procesami aplikacyjnymi. Pakiet jest jednostką warstwy sieciowej, posiadającą globalny zasięg i będącą podstawą działania routerów. Ramka to jednostka warstwy łącza danych, ograniczona zasięgiem do pojedynczego segmentu sieci lokalnej. Na najniższym poziomie mówimy o bitach, które reprezentują fizyczną postać danych w nośniku. Rozmiar jednostki PDU może być ograniczony przez parametry techniczne medium, co nazywamy parametrem MTU. Znajomość struktury PDU pozwala na efektywne wykorzystanie analizatorów protokołów do rozwiązywania problemów wydajnościowych.

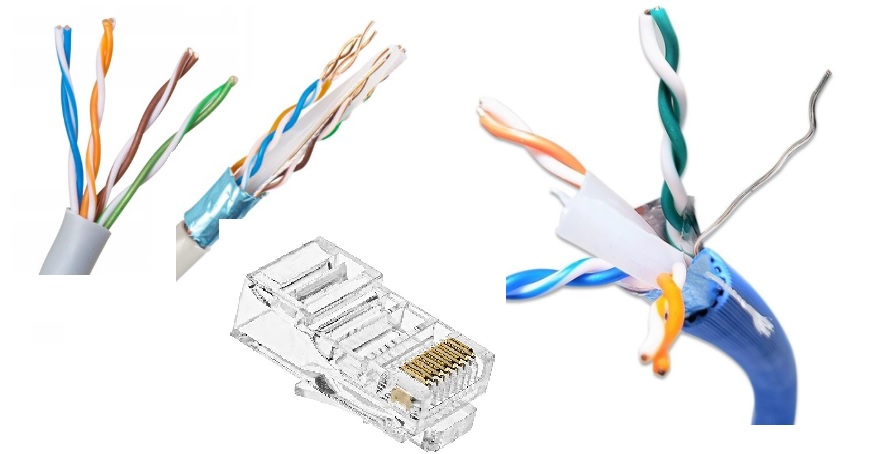

Skrętka miedziana - UTP i STP

Kabel typu skrętka pozostaje dominującym medium transmisyjnym wewnątrz budynków ze względu na niski koszt i łatwość instalacji. Składa się on z ośmiu miedzianych żył skręconych w pary, co pozwala na redukcję zakłóceń elektromagnetycznych. Kategoria kabla, np. Cat 6, definiuje maksymalną częstotliwość pracy i dopuszczalną przepustowość łącza. Zasięg transmisji w standardowym Ethernetcie miedzianym jest ograniczony do 100 metrów z przyczyn fizycznych. Skrętka nieekranowana UTP jest powszechnie stosowana w biurach, natomiast wersje ekranowane STP wybiera się do środowisk przemysłowych. Złącza RJ-45 stanowią uniwersalny standard zakończenia tych przewodów w urządzeniach końcowych. Nowoczesne standardy pozwalają na przesyłanie danych z prędkością do 10 Gbps na krótkich dystansach miedzianych. Inżynier musi pamiętać o zachowaniu promieni gięcia kabla, aby nie pogorszyć parametrów transmisyjnych łącza.

Światłowody wielomodowe i jednomodowe

Światłowody wykorzystują impulsy światła przesyłane w szklanym włóknie, co zapewnia całkowitą odporność na zakłócenia elektryczne. To medium jest idealne do budowy magistral szkieletowych łączących budynki lub piętra w dużych kampusach. Wyróżniamy światłowody wielomodowe stosowane na krótkich dystansach oraz jednomodowe do transmisji długodystansowych. Światłowód jednomodowy pozwala na przesyłanie sygnału na odległości wielu kilometrów bez konieczności regeneracji. Dzięki technologii optycznej możliwe jest osiąganie przepustowości rzędu setek gigabitów na sekundę w jednym włóknie. Złącza światłowodowe wymagają wysokiej czystości i precyzji podczas procesu spawania lub zarabiania mechanicznego. Rozwiązania te są bezpieczniejsze, ponieważ sygnał świetlny jest znacznie trudniejszy do nieautoryzowanego podsłuchu. Wybór światłowodu jako medium szkieletowego gwarantuje przyszłościową skalowalność infrastruktury sieciowej organizacji.

IEEE 802.11 - pasma i generacje Wi-Fi

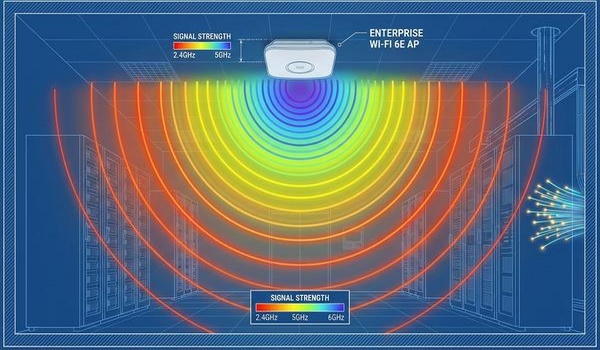

Sieci bezprzewodowe oparte na standardzie IEEE 802.11 zrewolucjonizowały mobilność użytkowników w nowoczesnych biurach. Transmisja odbywa się w nielicencjonowanych pasmach częstotliwości 2,4 GHz, 5 GHz oraz najnowszym paśmie 6 GHz. Punkty dostępowe zarządzają ruchem radiowym i zapewniają mostkowanie ruchu do infrastruktury przewodowej. Wi-Fi wykorzystuje metodę dostępu do medium CSMA/CA, aby zminimalizować ryzyko kolizji w eterze. Każda nowa generacja standardu wprowadza zaawansowane modulacje, które zwiększają realną przepustowość dla użytkownika. Bezpieczeństwo w sieciach bezprzewodowych opiera się na silnym szyfrowaniu WPA3 oraz uwierzytelnianiu 802.1X. Zasięg sygnału zależy od przeszkód fizycznych, mocy nadajnika oraz zysku zastosowanych anten. Prawidłowe planowanie rozmieszczenia punktów dostępowych jest kluczowe dla uniknięcia martwych stref w budynku.

Gwiazda, szyna, pierścień, siatka

Topologia fizyczna opisuje rzeczywisty układ połączeń kablowych między węzłami w infrastrukturze sieciowej. Współcześnie standardem w sieciach LAN jest topologia gwiazdy, scentralizowana wokół przełącznika Ethernet. Taki układ pozwala na izolowanie awarii pojedynczego kabla, co nie wpływa na pracę pozostałych stacji. Historyczne topologie szyny i pierścienia są obecnie rzadko spotykane w klasycznych sieciach biurowych. Topologia siatki (mesh) znajduje zastosowanie w systemach krytycznych oraz w nowoczesnych sieciach bezprzewodowych. Wybór odpowiedniej topologii wpływa na koszty okablowania oraz łatwość przyszłej rozbudowy systemu. Dokumentacja topologii jest fundamentem sprawnego zarządzania zmianami oraz szybkiego usuwania awarii przez administratorów. Dobrze zaplanowana struktura fizyczna powinna odzwierciedlać hierarchiczny model warstwowy sieci.

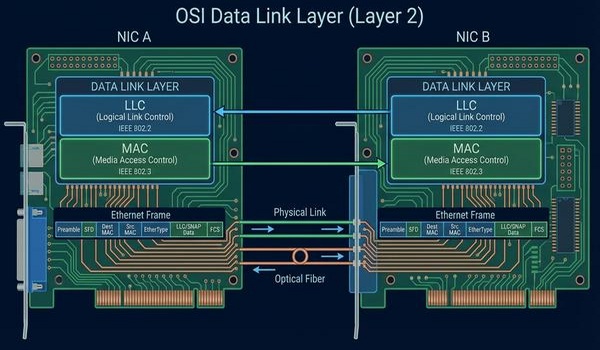

Podwarstwy LLC i MAC

Warstwa łącza danych modelu OSI odpowiada za przygotowanie danych do fizycznej transmisji w konkretnym medium. Dzieli się ona na dwie podwarstwy: LLC, będącą interfejsem dla wyższych protokołów, oraz MAC, sterującą dostępem do nośnika. Głównym zadaniem tej warstwy jest zapewnienie bezbłędnej wymiany ramek między sąsiednimi urządzeniami. Adresowanie fizyczne MAC pozwala na unikalną identyfikację kart sieciowych w obrębie segmentu lokalnego. Warstwa łącza danych realizuje również funkcje detekcji błędów za pomocą sumy kontrolnej umieszczonej w stopce ramki. Dzięki temu uszkodzone ramki mogą zostać odrzucone przed przekazaniem ich do warstwy sieciowej. Większość współczesnych technologii warstwy drugiej opiera się na rodzinie standardów IEEE 802.3, czyli Ethernet. Poprawna praca tej warstwy jest warunkiem koniecznym dla stabilnego działania wszystkich usług wyższego rzędu.

48-bitowy identyfikator sprzętowy

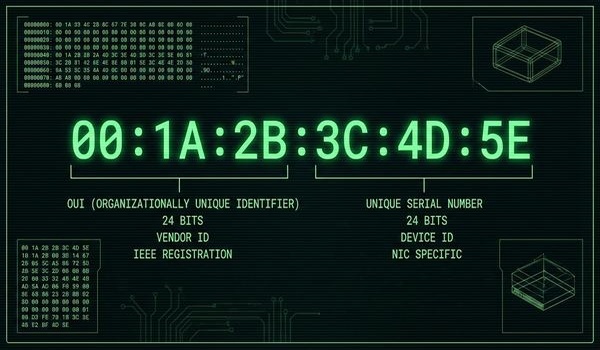

Adres MAC to unikalny, 48-bitowy identyfikator sprzętowy nadawany karcie sieciowej przez producenta na etapie produkcji. Zapisywany jest zazwyczaj w formacie szesnastkowym, co ułatwia jego odczyt i interpretację przez administratora. Pierwsze 24 bity adresu stanowią unikalny identyfikator producenta (OUI), co pozwala na rozpoznanie marki urządzenia. Pozostała część adresu to unikalny numer seryjny przypisany do konkretnego interfejsu sieciowego. Adresy te są niezbędne do komunikacji wewnątrz sieci Ethernet, gdzie przełączniki kierują ramki na ich podstawie. Choć adresy MAC są z założenia stałe, wiele systemów pozwala na ich programową zmianę w celach testowych. Adres rozgłoszeniowy składający się z samych jedynek służy do wysyłania ramek do wszystkich hostów w sieci. Zrozumienie roli adresów MAC jest kluczowe podczas analizy ruchu i rozwiązywania problemów w warstwie łącza danych.

Tablica MAC i przełączanie ramek

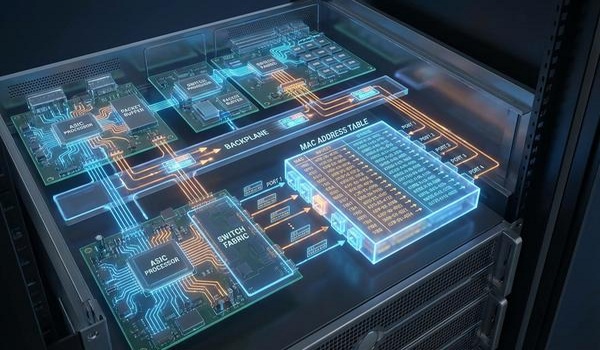

Przełącznik to inteligentne urządzenie sieciowe pracujące w warstwie łącza danych, które zarządza ruchem wewnątrz sieci lokalnej. Buduje on tablicę adresów MAC poprzez analizę źródłowych adresów ramek trafiających na jego porty fizyczne. Dzięki tej wiedzy switch przesyła ramki tylko do konkretnego portu docelowego, zamiast zalewać całą sieć. Takie działanie eliminuje kolizje danych i znacząco zwiększa efektywną przepustowość systemu. Każdy port przełącznika stanowi oddzielną domenę kolizyjną, co pozwala na pracę w trybie Full Duplex. Jeśli adres docelowy nie jest znany, przełącznik wysyła ramkę na wszystkie porty w procesie zwanym floodingiem. Nowoczesne przełączniki są wyposażone w dedykowane układy ASIC, które zapewniają przełączanie ruchu z prędkością łącza. Prawidłowa konfiguracja switcha jest fundamentem wydajnej i bezpiecznej infrastruktury dostępowej.

IEEE 802.1Q i tagowanie ramek

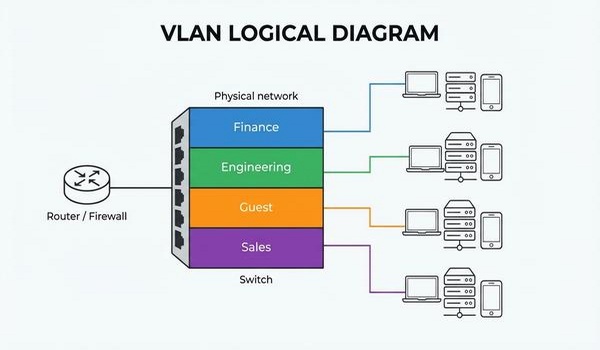

Technologia VLAN pozwala na logiczne dzielenie fizycznej infrastruktury przełączników na niezależne sieci rozgłoszeniowe. Dzięki temu możemy separować ruch różnych działów firmy bez konieczności kładzenia osobnego okablowania. VLAN-y zwiększają bezpieczeństwo poprzez ograniczenie widoczności hostów oraz kontrolę dostępu w warstwie sieciowej. Komunikacja między różnymi sieciami VLAN wymaga udziału routera lub przełącznika warstwy trzeciej. Standard IEEE 802.1Q definiuje sposób tagowania ramek, co pozwala na przesyłanie wielu sieci jednym kablem (Trunk). Zarządzanie VLAN-ami upraszcza administrację siecią, umożliwiając szybkie przenoszenie użytkowników między grupami logicznymi. Ograniczenie wielkości domen rozgłoszeniowych przekłada się bezpośrednio na lepszą wydajność całej sieci komputerowej. Jest to obecnie standardowe rozwiązanie stosowane w każdej sieci korporacyjnej o średniej i dużej wielkości.

Zapobieganie pętlom w sieci Ethernet

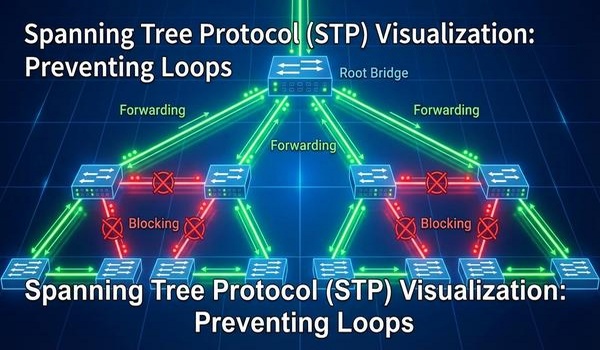

Protokół Spanning Tree został opracowany w celu zapobiegania powstawaniu pętli w warstwie łącza danych przy nadmiarowych połączeniach. Pętle logiczne mogą prowadzić do burz rozgłoszeniowych, które potrafią całkowicie unieruchomić sieć w kilka sekund. STP automatycznie blokuje ścieżki nadmiarowe, tworząc strukturę drzewa z jednym aktywnym połączeniem między węzłami. Urządzenia wymieniają się ramkami BPDU, aby wybrać przełącznik główny zwany Root Bridge. W przypadku awarii aktywnego łącza, protokół automatycznie odblokowuje ścieżkę zapasową, przywracając łączność. Nowoczesne wersje, takie jak Rapid STP, zapewniają bardzo szybką zbieżność sieci po wystąpieniu usterki. Prawidłowa konfiguracja STP jest krytyczna dla zapewnienia wysokiej dostępności i stabilności infrastruktury LAN. Inżynier musi dbać o to, aby najbardziej wydajny przełącznik w rdzeniu sieci zawsze pełnił rolę Root Bridge.

Łączenie portów w logiczny kanał

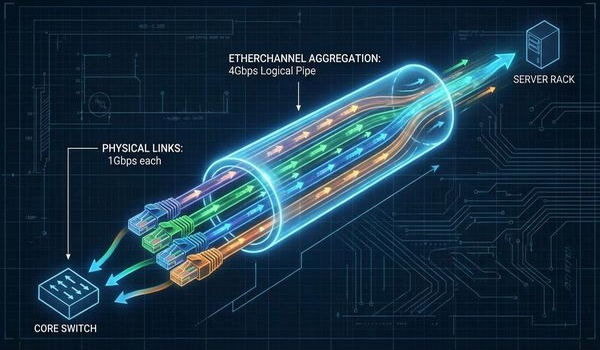

Agregacja łączy pozwala na połączenie kilku fizycznych interfejsów w jeden logiczny kanał o sumarycznej przepustowości. To rozwiązanie zwiększa wydajność magistral między przełącznikami bez potrzeby zakupu droższych kart sieciowych. EtherChannel zapewnia również redundancję – awaria jednego kabla w wiązce nie przerywa transmisji danych. Protokoły takie jak LACP automatyzują proces negocjacji i utrzymania spójności agregowanych łączy. Algorytmy równoważenia obciążenia rozdzielają ruch na poszczególne kable w oparciu o adresy IP lub MAC. Rozwiązanie to jest traktowane przez protokół STP jako pojedyncze łącze, co eliminuje problem blokowania portów. Jest to powszechnie stosowana praktyka w centrach danych oraz w połączeniach szkieletowych dużych firm. Inżynier musi pamiętać, aby wszystkie porty w grupie miały identyczne parametry prędkości i trybu dupleksu.

Ograniczenie dostępu do portów przełącznika

Port Security to funkcja przełącznika umożliwiająca ograniczenie dostępu do portu fizycznego tylko dla uprawnionych adresów MAC. Administrator może zdefiniować maksymalną liczbę urządzeń, które mogą zostać podłączone do pojedynczego gniazdka sieciowego. Możliwe jest statyczne przypisanie adresu lub skorzystanie z funkcji automatycznego zapamiętywania adresów (Sticky). W przypadku wykrycia nieznanego urządzenia, przełącznik może automatycznie zablokować port i wysłać alarm do systemu zarządzania. Mechanizm ten chroni przed atakami typu MAC Flooding oraz przed podłączaniem nieautoryzowanych urządzeń końcowych. Jest to prosta, ale skuteczna metoda zabezpieczenia fizycznego brzegu sieci w budynkach biurowych. Wdrożenie Port Security wymaga dokładnej inwentaryzacji sprzętu, aby uniknąć przypadkowego zablokowania legalnych użytkowników. Rozwiązanie to stanowi pierwszą linię obrony przed intruzami próbującymi wpiąć się do infrastruktury LAN.

SSH, SNMP i konfiguracja Out-of-Band

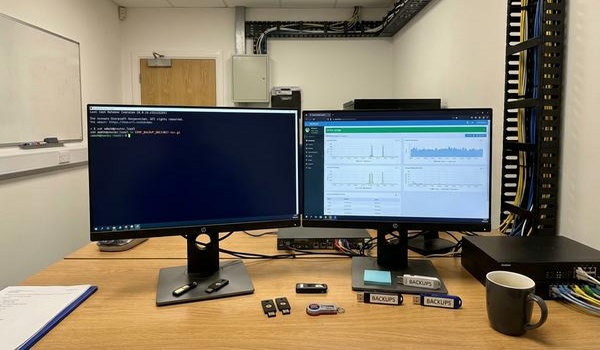

Zarządzanie nowoczesnym przełącznikiem odbywa się zazwyczaj poprzez bezpieczny interfejs wiersza poleceń SSH lub interfejs graficzny WWW. Administratorzy korzystają z portów konsolowych w celu wstępnej konfiguracji urządzenia metodą Out-of-Band. Systemy operacyjne urządzeń sieciowych pozwalają na precyzyjne definiowanie uprawnień dla różnych grup personelu technicznego. Monitorowanie stanu portów oraz obciążenia procesora jest możliwe dzięki protokołowi SNMP w czasie rzeczywistym. Regularne tworzenie kopii zapasowych plików konfiguracyjnych jest krytycznym elementem utrzymania ciągłości działania sieci. Automatyzacja z wykorzystaniem skryptów pozwala na szybkie wdrażanie zmian na setkach urządzeń jednocześnie w dużych sieciach. Dostęp do zarządzania powinien być zawsze chroniony silnymi hasłami oraz odizolowany w dedykowanym VLAN-ie zarządzającym. Dobra praktyka nakazuje wyłączanie wszystkich niepotrzebnych usług sieciowych na urządzeniach infrastrukturalnych.

IPv4, IPv6 i routing między sieciami

Warstwa sieciowa modelu OSI odpowiada za logiczne adresowanie oraz przesyłanie pakietów między różnymi sieciami lokalnymi. Głównym protokołem tej warstwy jest Internet Protocol, który zapewnia globalną unikalność punktów końcowych. IP jest protokołem bezpołączeniowym, co oznacza, że każdy pakiet jest traktowany jako niezależna jednostka danych. Adresacja IPv4 opiera się na 32-bitowych liczbach, natomiast nowszy standard IPv6 wykorzystuje 128 bitów. Warstwa sieciowa umożliwia działanie routerów, które podejmują decyzje o wyborze najlepszej trasy przesyłu informacji. Podczas przechodzenia przez routery pakiety mogą ulegać fragmentacji, jeśli ich rozmiar przekracza MTU łącza wyjściowego. Protokół IP nie gwarantuje dostarczenia danych, pozostawiając to zadanie protokołom warstwy transportowej. Jest to fundament pozwalający na budowę rozległych i heterogenicznych systemów komunikacyjnych.

Tablica routingu i przekazywanie pakietów

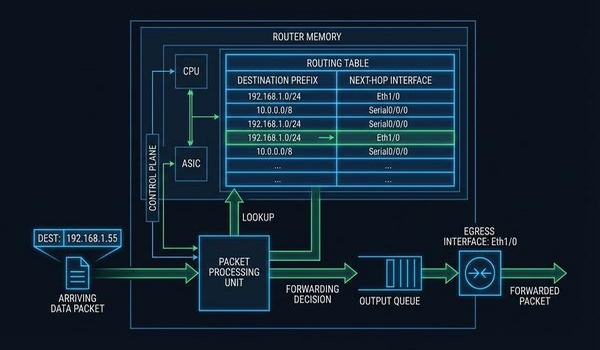

Router to inteligentne urządzenie sieciowe, którego głównym zadaniem jest łączenie ze sobą różnych podsieci logicznych. Buduje on tablicę routingu na podstawie informacji statycznych lub dynamicznych protokołów wymiany tras. Podczas odbierania pakietu router sprawdza adres IP celu i wyszukuje najlepiej dopasowaną trasę w swojej pamięci. W przeciwieństwie do switcha, router modyfikuje nagłówek ramki, zmieniając adresy MAC przy każdym przeskoku. Urządzenia te izolują domeny rozgłoszeniowe, zapobiegając niepotrzebnemu obciążaniu odległych segmentów sieci. Routery realizują również funkcje translacji adresów NAT oraz zaawansowane filtrowanie ruchu za pomocą list ACL. Są one punktem styku sieci lokalnej z dostawcą usług internetowych oraz innymi oddziałami firmy. Wydajność routera zależy od mocy obliczeniowej procesora oraz wielkości dostępnej pamięci operacyjnej na tablice tras.

Sniffer protokołów sieciowych

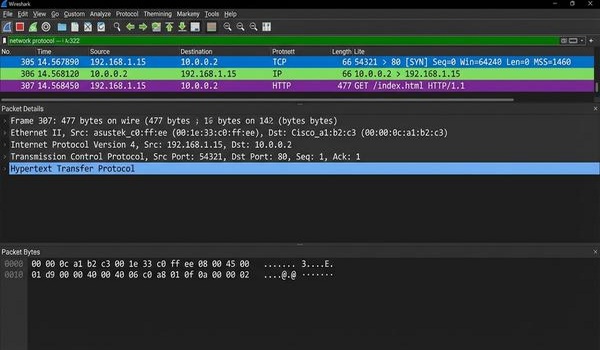

Wireshark to najpopularniejszy na świecie analizator protokołów sieciowych, niezbędny w pracy każdego inżyniera sieciowego. Pozwala on na przechwytywanie i szczegółowy wgląd w każdą ramkę oraz pakiet przepływający przez interfejs sieciowy. Dzięki graficznej reprezentacji stosu protokołów łatwo możemy prześledzić proces enkapsulacji danych. Narzędzie to umożliwia filtrowanie ruchu, co pozwala na szybkie odnalezienie konkretnej sesji komunikacyjnej. Wireshark jest nieoceniony podczas diagnozowania problemów z wydajnością aplikacji oraz błędami w konfiguracji protokołów. Pozwala również na analizę bezpieczeństwa, wykrywając podejrzane wzorce ruchu lub próby ataków. Korzystanie z tego oprogramowania wymaga zrozumienia struktury nagłówków wszystkich warstw modelu OSI. Jest to standardowe wyposażenie każdego laboratorium sieciowego służące do nauki praktycznej obsługi sieci komputerowych.

Default Gateway - router wyjściowy dla hostów

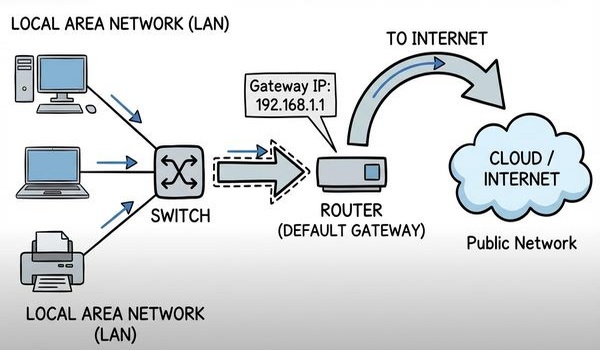

Brama domyślna to adres IP routera, do którego hosty wysyłają pakiety przeznaczone dla sieci zewnętrznych. Bez poprawnej konfiguracji tego parametru komputer może komunikować się tylko z urządzeniami w swojej podsieci. Zazwyczaj jest to pierwszy lub ostatni dostępny adres w danej puli adresowej podsieci użytkownika. Gdy host ustali, że adresat nie znajduje się w jego sieci lokalnej, przekazuje dane do bramy domyślnej. Brama ta posiada wiedzę o dalszej strukturze sieci i kieruje ruch do odpowiednich routerów szkieletowych. W sieciach lokalnych rolę bramy domyślnej często pełnią przełączniki warstwy trzeciej dla zapewnienia wysokiej wydajności. Redundancja bramy domyślnej jest realizowana za pomocą protokołów wysokiej dostępności takich jak HSRP lub VRRP. Prawidłowe ustawienie bramy jest fundamentem dostępu do usług chmurowych i zasobów Internetu.

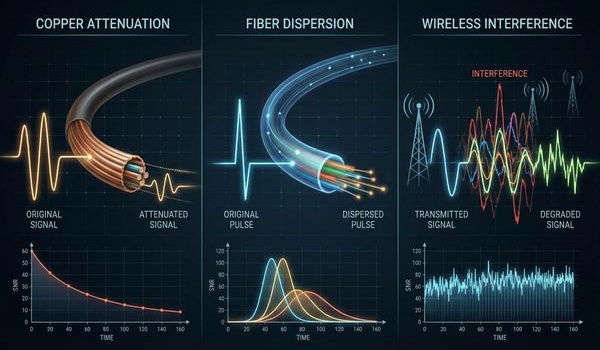

Tłumienie, przesłuchy i interferencje

Każde medium transmisyjne posiada specyficzne ograniczenia fizyczne wpływające na wydajność i zasięg sieci komputerowej. Tłumienie sygnału powoduje, że wraz z odległością dane mogą stać się nieczytelne dla odbiorcy. Przesłuchy elektromagnetyczne w kablach miedzianych wymagają stosowania odpowiedniego skręcania par i ekranowania. W światłowodach głównym problemem jest dyspersja, która rozmywa impulsy świetlne na długich dystansach. Sieci bezprzewodowe borykają się z interferencjami od innych urządzeń oraz tłumieniem przez przeszkody terenowe. Wybór medium musi być podyktowany wymaganiami dotyczącymi przepustowości, kosztów oraz środowiska pracy. Inżynier musi brać pod uwagę stosunek sygnału do szumu, który definiuje realną prędkość transmisji. Prawidłowy dobór okablowania strukturalnego jest inwestycją na wiele lat funkcjonowania infrastruktury IT.

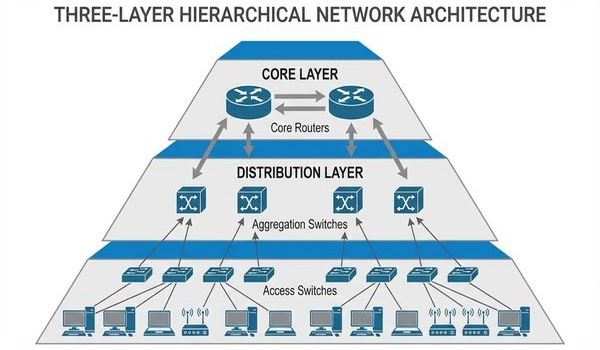

Access, Distribution, Core

Hierarchiczny model trójwarstwowy (Access, Distribution, Core) zapewnia skalowalność i łatwość zarządzania dużymi sieciami. Warstwa dostępu służy do bezpośredniego podłączania stacji roboczych, drukarek i punktów dostępowych Wi-Fi. Warstwa dystrybucji agreguje ruch z wielu przełączników dostępowych i realizuje polityki bezpieczeństwa oraz routing. Warstwa rdzenia stanowi szybki kręgosłup sieci, którego jedynym zadaniem jest błyskawiczne przesyłanie pakietów. Taki podział pozwala na izolowanie awarii, dzięki czemu błąd w jednym segmencie nie paraliżuje całej firmy. Ułatwia to również planowanie rozbudowy pasma w miejscach, gdzie ruch jest najbardziej intensywny. Model ten promuje standaryzację urządzeń oraz upraszcza proces rozwiązywania problemów sieciowych. Jest to sprawdzony wzorzec projektowy stosowany w większości nowoczesnych kampusów uniwersyteckich i korporacyjnych.

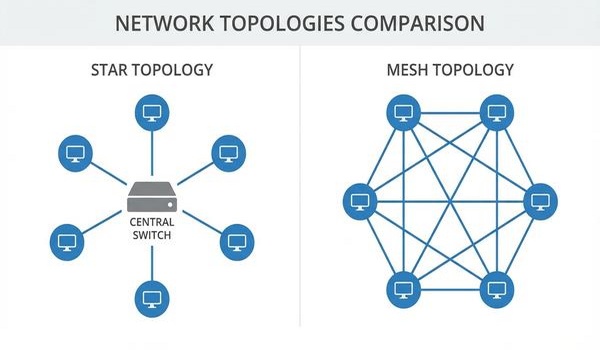

Centralny punkt - zalety i ryzyko

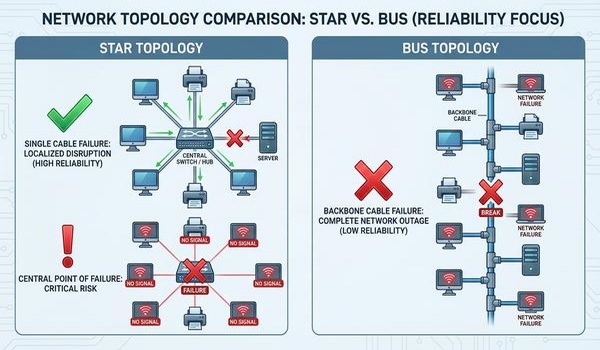

Topologia gwiazdy jest najczęściej stosowanym układem połączeń w nowoczesnych sieciach lokalnych Ethernet. Jej główną zaletą jest wysoka odporność na awarie poszczególnych kabli łączących stacje z przełącznikiem. Uszkodzenie jednego przewodu powoduje odłączenie tylko jednego użytkownika, nie przerywając pracy pozostałych osób. Gwiazda ułatwia również centralne zarządzanie ruchem oraz monitorowanie wydajności każdego portu z osobna. Wadą tego rozwiązania jest całkowita zależność sieci od centralnego punktu, czyli przełącznika głównego. W przypadku awarii centralnego switcha cała grupa robocza traci dostęp do zasobów sieciowych. Topologia ta wymaga również większej ilości kabli w porównaniu do historycznej topologii szyny. Mimo to, łatwość diagnostyki i wysoka przepustowość czynią ją bezkonkurencyjną w biurowych systemach IT.

CRC i pole FCS w stopce ramki

Suma kontrolna umieszczona w stopce ramki Ethernet służy do weryfikacji integralności przesyłanych danych. Każde urządzenie nadawcze oblicza wartość CRC na podstawie zawartości całej ramki i umieszcza ją w polu FCS. Odbiorca wykonuje identyczne obliczenia i porównuje wynik z wartością otrzymaną w nagłówku. Jeśli wartości się różnią, ramka jest uznawana za uszkodzoną i zostaje natychmiast odrzucona przez switch. Mechanizm ten zapobiega przetwarzaniu błędnych danych przez protokoły wyższych warstw modelu OSI. Ethernet nie posiada mechanizmu retransmisji ramek, więc ich ponowne wysłanie musi zostać zainicjowane przez TCP. Wysoka liczba błędów sumy kontrolnej na porcie switcha zazwyczaj wskazuje na problemy fizyczne z okablowaniem. Jest to kluczowy element zapewniający niezawodność transmisji w środowiskach narażonych na zakłócenia.

MTU, Jumbo Frames i fragmentacja

Maximum Transmission Unit określa maksymalną wielkość pakietu, jaką można przesłać przez dany interfejs sieciowy. Standardowa wartość MTU dla sieci Ethernet wynosi 1500 bajtów, co zapewnia optymalny balans między narzutem nagłówków a ryzykiem wystąpienia błędów. Jeśli rozmiar danych przekracza MTU, musi dojść do fragmentacji pakietu, co obciąża procesor routera. W sieciach centrów danych często stosuje się tzw. Jumbo Frames o rozmiarze do 9000 bajtów. Zwiększenie MTU redukuje narzut nagłówków i pozwala na szybsze przesyłanie dużych zbiorów danych. Niedopasowanie wartości MTU między urządzeniami może prowadzić do trudnych do zdiagnozowania problemów z ładowaniem niektórych stron WWW. Administratorzy muszą dbać o spójność tego parametru na całej ścieżce przesyłu danych użytkownika. Prawidłowa optymalizacja MTU jest szczególnie ważna w tunelach VPN oraz w sieciach opartych na technologii światłowodowej.

Od 10 Mbps do setek gigabitów

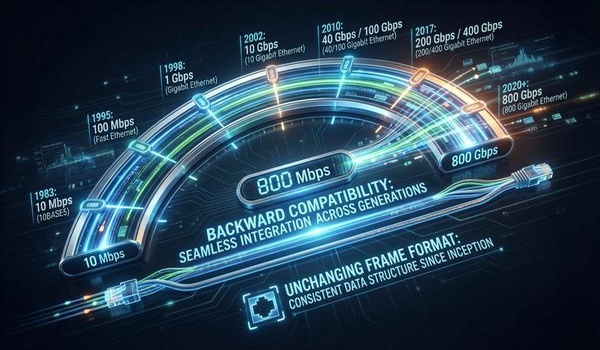

Standard Ethernet ewoluował od prędkości 10 Mbps do nowoczesnych rozwiązań oferujących setki gigabitów na sekundę. Każda nowa generacja, jak Gigabit Ethernet czy 10G Ethernet, wprowadzała bardziej złożone metody kodowania sygnałów. Mimo ogromnego skoku technologicznego, format ramki pozostał niemal niezmieniony, co zapewnia doskonałą kompatybilność wsteczną. Przejście z koncentratorów na przełączniki pozwoliło na rezygnację z mechanizmów detekcji kolizji w trybie Full Duplex. Rozwój technologii optycznych umożliwił rozszerzenie zasięgu Ethernetu z lokalnych budynków na całe aglomeracje miejskie. Obecnie Ethernet jest podstawowym standardem nie tylko w biurach, ale również w centrach danych i sieciach operatorskich. Standaryzacja prowadzona przez IEEE gwarantuje, że urządzenia różnych producentów współpracują ze sobą bez przeszkód. Ciągły rozwój tego standardu pozwala na zaspokojenie rosnących potrzeb multimedialnych aplikacji internetowych.

Uszkodzenia, zakłócenia i nieautoryzowany dostęp

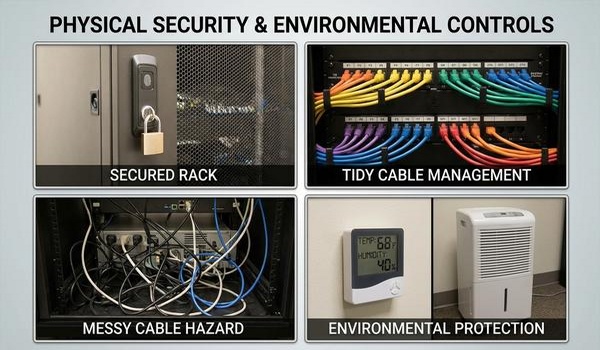

Warstwa fizyczna jest narażona na szereg zagrożeń, które mogą doprowadzić do całkowitego paraliżu komunikacji sieciowej. Uszkodzenia mechaniczne kabli, zalania serwerowni czy celowe przecięcie światłowodów to najczęstsze przyczyny awarii. Zagrożeniem są również silne pola elektromagnetyczne generowane przez maszyny przemysłowe znajdujące się w pobliżu tras kablowych. Brak odpowiedniego zabezpieczenia portów w miejscach publicznych umożliwia nieautoryzowane wpięcie się intruza do sieci. Ataki typu jamming potrafią skutecznie zakłócić komunikację bezprzewodową Wi-Fi na dużym obszarze biura. Administratorzy muszą dbać o fizyczny dostęp do szaf krosowniczych oraz o odpowiednie warunki klimatyczne w serwerowniach. Stosowanie certyfikowanego okablowania oraz regularne przeglądy infrastruktury minimalizują ryzyko wystąpienia przestojów. Bezpieczeństwo fizyczne jest fundamentem, bez którego zabezpieczenia programowe stają się nieskuteczne.

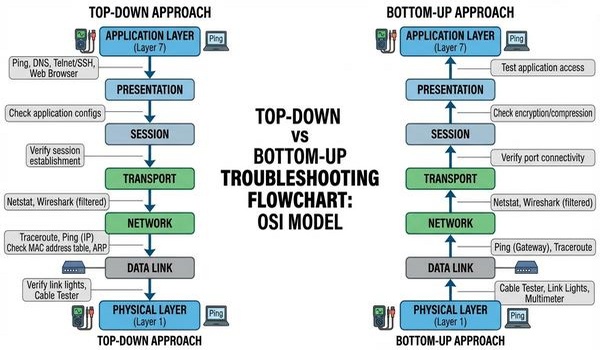

Metodyka rozwiązywania problemów sieciowych

Skuteczna diagnostyka problemów sieciowych wymaga systematycznego podejścia opartego na modelu warstwowym OSI. Inżynier zawsze powinien zaczynać sprawdzanie od warstwy fizycznej, weryfikując połączenia kablowe i statusy diod LED. Następnie analizuje się tablice adresów MAC oraz statystyki błędów na portach przełączników dostępowych. Narzędzia takie jak ping i traceroute pozwalają na szybką weryfikację łączności w warstwie sieciowej IP. Analiza logów systemowych na serwerach Syslog może dostarczyć informacji o niestabilnych łączach lub awariach zasilania. Wykorzystanie snifferów pozwala na podgląd rzeczywistych danych i wykluczenie błędów w konfiguracji protokołów aplikacji. Dokumentacja sieciowa, w tym aktualne mapy topologii, jest niezbędna do szybkiej lokalizacji uszkodzonych segmentów. Metodyczny proces "dziel i zwyciężaj" pozwala na skrócenie czasu MTTR i minimalizację strat biznesowych wynikających z awarii.

Kluczowe zagadnienia - fundamenty sieci

Podczas dzisiejszego wykładu omówiliśmy fundamenty architektury sieciowej ze szczególnym uwzględnieniem dolnych warstw modelu OSI. Poznaliśmy charakterystykę mediów transmisyjnych oraz rolę standardów Ethernet w nowoczesnych sieciach lokalnych. Zrozumienie procesów enkapsulacji i adresowania fizycznego jest kluczowe dla dalszej nauki o routingu i usługach IP. Przeanalizowaliśmy działanie przełączników oraz mechanizmy zapewniające stabilność sieci, takie jak VLAN i STP. Wiedza ta stanowi bazę do projektowania wydajnych i bezpiecznych struktur teleinformatycznych w organizacjach. Zachęcam do samodzielnej analizy przechwyconego ruchu w laboratorium przy użyciu oprogramowania Wireshark. Dziękuję za uwagę i zapraszam do dyskusji oraz zadawania pytań dotyczących omawianych zagadnień. Kolejne spotkanie poświęcimy zaawansowanemu adresowaniu IP oraz protokołom routingu dynamicznego.
